電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮?，使變壓器各個部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在設計溫度情況下，溫度每升高6℃，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。

在110kv、220kv、500kv、1000kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。變壓器風冷智能控制柜就是針對著三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現控制，達到節能和延長散熱器使用壽命的目的。

一、使用環境條件

1、安裝地點：戶外、戶內

2、周圍環境溫度： 高：+55℃

低：-40℃

日溫差：25K

日照強度：0.1w/cm2

3、海拔高度：2000米以下

4、風速：35m/s

5、地震烈度：8度

水平加速度：0.3g

垂直加速度：0.15g

6、污穢等級：Ⅲ級（2.8kv/cm）

7、覆冰厚度：10mm

二、控制原理及方式

1、溫濕度控制

為了確保控制柜內部溫濕度環境，設一路或兩路溫濕度控制器，當氣溫下降到0℃以下時，啟動加熱回路，溫度達到5℃后，停止加熱。當溫度達到40℃時，啟動降溫裝置，當氣溫下降到35℃后，停止降溫。

2、照明控制

當柜門打開時，自動啟動照明回路，照明燈亮，關上柜門后，照明燈自動關閉。

3、手動控制模式

在手動模式下，全部冷卻器都處于工作狀態，此時，冷卻器的工作狀態不受負荷電流或油溫等因素影響。此種工作模式為檢修人員或運行人員檢修時或采取應急措施時設置。

4、自動控制模式

在自動模式下，風扇根據油溫、負荷情況自動啟動，并可以把各組風扇及油泵分為高溫啟動，低溫啟動，遠程啟動。

在自動控制模式下，裝置可設定多種工作方式。

冷卻器工作受油面溫度控制器開關位置或高壓側負荷電流控制，自動進入預設工作程序，開啟相應的冷卻器，以達到節能的目的。

當油溫或負荷達到預設值時，控制器控制主用和備用冷卻器自動啟動并保持在遠方控制模式下，遠方控制室可以監測每組冷卻器的運行情況，并可以啟動、停止任意一組冷卻器。

三、功能特點

1）采用雙電源互投，一主一備方式確保供電高可靠性。

2）控制器采用寬溫元器件，其工作溫度范圍可達-40℃~+85℃，完全適用于戶外嚴酷高溫、低溫環境條件。

3）在自動控制模式失效的情況下可自動轉入手動控制模式。

4）可與電廠DCS、無人值守變電站主系統進行通訊及聯絡，以便把各種信號上行和下行通訊。

5）既可以按溫度和負載的開關量進行控制，也可以按溫度和負載的模擬量進行控制。

6）控制柜內部加熱冷卻系統采用機械和電子雙模式控制。

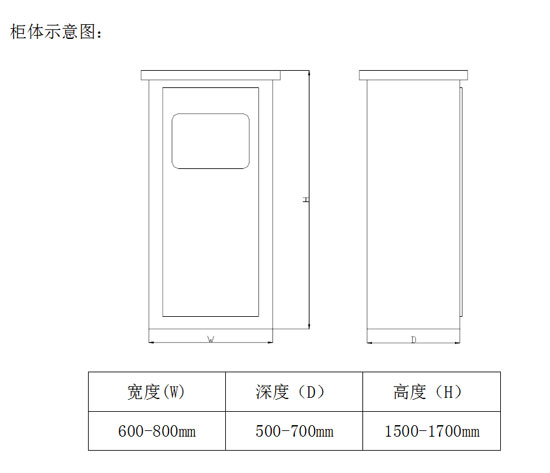

四、外形與地基安裝圖

柜體采用2.0mm不銹鋼或冷軋鋼板制成，尺寸為：W×D×H(寬×深×高)，前后開門,分上下兩層箱體結構。

根據變壓器冷卻器組數不同，柜體尺寸會有一定調整。
