中性點的運行方式不同，其技術特性和工作條件也不同，因而對運行的可靠性、設備絕緣及其保護措施的影響和要求也不一樣。在電力系統故障中，非對稱三相故障可以分解出正序分量，負序分量和零序分量，而變壓器線圈中性點接地通道就是零序電流途徑通道，零序保護裝置是根據零序電壓和零序電流大小有選擇的切除故障變壓器。變壓器中性點接地保護裝置是我公司專為66 kV、110 kV、220 kV、330 kV、500 kV變壓器線圈中性點接地而生產的一種裝置。從而避免變壓器中性點因受雷電沖擊和故障引起電壓升高、對變壓器絕緣造成損害。此產品可以廣泛應用于電力、冶金、化工、煤炭行業。

一、使用環境條件

1.1 安裝地點：戶內、戶外。

1.2 產品結構：組合式柱上設備

1.3 周圍空氣溫度：

高溫度：+55℃

低溫度：-40℃

日溫差：25K

日照強度：0.1W/cm2

1.4 海拔高度:3000m

1.5 風速:35m/s

1.6 地震烈度: 8度

1.6 地震烈度: 8度

水平加速度:0.3g

垂直加速度:0.15g

1.7 污穢等級:Ⅲ級(2.8 kV /cm)

1.8 覆冰厚度: 10mm

二、國家有關規定

根據國家電力公司制定的《防止電力生產重大事故的二十五項重點要求》〔國電發［2000］589號〕和有關網局《110-220 kV變壓器中性點過電壓保護方式規定》，現摘錄如下：

2.1 當220 kV變電站有兩臺及以上主變運行時，應將其中一臺主變高壓繞組中性點直接接地。

2.2 110 kV、220 kV 變壓器不接地的中性點應裝設間隙或采用避雷器與間隙并聯保護方式。因接地故障形成局部不接地系統時間隙應動作；系統以有效接地方式運行、發生單向接地故障時，間隙不應動作；避雷器應能承受單向接地時中性點的穩態電壓升高。間隙的標準雷電波放電電壓和避雷器雷電沖擊殘壓應低于變壓器中性點雷電沖擊耐受水平。

2.3 220 kV變壓器〔自耦變除外〕的220 kV 繞組中性點為110 kV絕緣水平〔LI400AC200〕，110 kV繞組中性點為60KV絕緣水平〔LI325AC140〕，均應采用鋼棒間隙與避雷器并聯保護方式。220 kV 繞組中性點宜選用Y1.5W-144/320型氧化鋅，間隙距離宜選用300mm; 110 kV繞組中性點宜選用Y1.5W-60/144型氧化鋅，間隙距離宜選用140mm。

2.4 110 kV變壓器中性點采用以下保護方式

110 kV繞組中性點為60KV絕緣水平(LI325AC140),宜選用Y1.5W-60/144型氧化鋅避雷器與140mm距離的間隙相并聯。

110 kV繞組中性點為44 kV絕緣水平(LI250AC95),宜選用Y1.5W-60/144型氧化鋅避雷器與120mm距離的間隙相并聯。

110 kV繞組中性點為35 kV絕緣水平(LI185AC85),可以采用單獨間隙保護，間隙距離宜選用115mm。

有關各方可以根據當?shù)睾０胃叨群涂諝鉂穸确烹婇g隙距離作適當調整。

2.5 棒間隙采用φ16mm鍍鋅圓鋼，端部形狀接近半圓無棱角〔不允許焊接銅球〕，尾端應有螺紋以便調節，間隙應水平布置以防雨水短接。避雷器應加裝放電記數器，以便于巡視人員監視。

2.6 變壓器不接地的中性點應增設間隙〔過流、過壓〕保護，當系統單向接地且失去接地中性點時，間隙過電壓保護經0.3～0.5秒時限動作并跳開變壓器各側斷路器；低壓側有發電電源的應在變電站裝設解列裝置，其中3UO取自于高壓母線，動作時限應與間隙保護動作時間相配合。

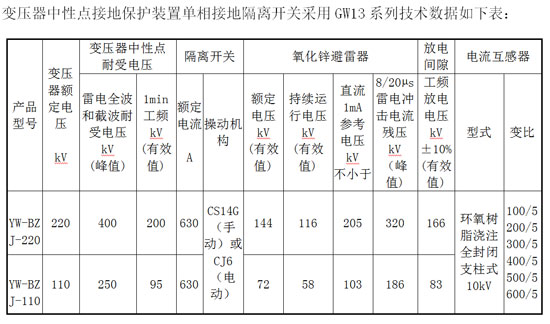

三、技術數據
