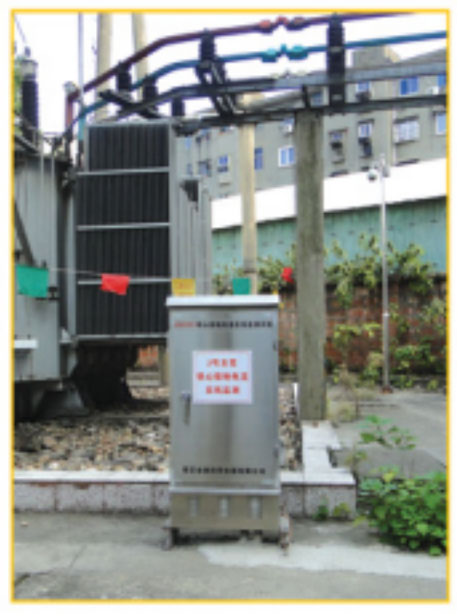

在線監測單元通過外置電流互感器監測變壓器鐵心和夾件接地電流的大小，可以實時了解鐵心和夾件多點接地狀況。當接地電流大于國家要求的100mA時，可安裝鐵心接地電流在線限流裝置，自動將故障電流限制在100mA以下。

主要特點：

★在線監測單元的安裝不改變原有電力設備的接線、接地模式，不會對一次系統造成任何干擾和影響。

★高精度開合穿心式電流傳感器采用CT技術、多層屏蔽技術，幾乎不受外界磁場的影響，同時具有防水、防雨淋、防滴漏功能，確保了常年無間斷在線監測的高精度、高穩定性、高可靠性。

★系統采用單路/雙路電流測量。雙路可以同時對鐵心和夾件接地電流進行監測。

★可以根據現場情況，對鐵心和夾件限值進行設置。

★IEC61850、GPRS、RS485三種通訊方式，方便和變電站數字化系統連接。

★2個報警繼電器輸出節點，方便客戶連接其他告警裝置。

★裝置有在線監測、自動限流、手動限流三種工作模式供客戶任意選擇。

★2013年順利通過中國電力科學研究院的檢驗測試，獲得測試認證報告。

主要技術指標：

★電流測量范圍：1mA～30A

★準確度：±(1%+5mA)

★監測路數：單路/雙路

★通訊方式：IEC61850 、GPRS、RS485

★供電電源：220V±15%  50Hz

★工作環境溫度：―40℃～55℃

★工作相對濕度：5%～95%
