一、概述

NS-GZDW系列高頻開關直流電源系統采用高頻開關整流模塊及微機監控模塊，融合了新的高頻軟開關技術和計算機控制技術，具有零開通和零關斷整流技術，簡潔易懂的中文界面顯示，完全智能化運行管理和多層保護等優異性能，極大地提高了系統的穩定性、可靠性和效率。

高頻開關電源由于其體積小，重量輕，技術指標突出，模塊化設計，Ｎ＋１熱備份方式，系統配置有RS485和RS232接口，可與后臺計算機配合通訊，實現“遙控、遙測、遙信、遙調”功能，完全滿足電力系統自動化控制系統要求，是符合高新技術發展方向的新型電源產品。目前已廣泛應用于發電廠、水電站及各類變電站和工業企業配電系統中心。

二、 系統性能特點

◆ 高頻軟開關技術：采用新的高頻諧振軟開關技術，實現整流過程高頻開關管的零開通和零關斷，提高系統的效率和功率密度。

◆ 模塊化設計，充電裝置使用多個高頻開關模塊并聯，N+1熱備分，可平滑擴容，可帶電熱拔插模塊具有一體化接口，提高系統穩定性和可靠性。

◆ 監控功能完善，高智能化，采用大屏幕液晶漢字顯示，觸摸屏帶觸摸功能，聲光告警。

◆ 全智能化設計，對系統的各組成部分：交流配電、整流模塊、直流饋電實現全參數本地及遠端監控；主要監控量有：模塊的開/關機、充電方式、輸出電壓調節、輸出限流點整定、雙路交流自動切換、電池自動管理等等。

◆ 監控系統配有標準RS-232/485接口，采用電力部標準通信規約，方便接入自動化系統，提供開放協議，方便組網，簡單實現“四遙”及無人值守。

◆ 對蓄電池自動管理及自動維護保養：實時監測蓄電池組的端電壓，充、放電電流， 單體蓄電池電壓自動控制均、浮充以及定期維護均充。

◆ 具有電池溫度補償功能。

◆ 整流模塊操作使用簡單，可帶電插拔，更方便于安裝、檢修、更換。

三、 技術指標

◆ 交流輸入電壓:  380V±15%

◆ 電網頻率：50Hz±10%

◆ 輸出電流等級：10A~320A

◆ 使用電池容量:10AH~3000AH

◆ 額定輸出電壓：220V/110V

◆ 輸出電壓范圍:  198V~286V /99V~143V  連續可調

◆輸出限流：額定電流×（10% ~110% ）

◆ 模塊額定輸出電流：5A， 7A，10A，20A （220V系統）；

10A，15A，20A，40A（110V系統）

◆ 穩壓精度:  ≤±0.5%

◆ 穩流精度:  ≤±0.5%

◆ 紋波系數:  ≤±0.1%

◆ 效率:  ≥91%

◆ 輸出過壓保護:  295±5V/155V±2V

◆ 輸出欠壓保護:  190V±2V/85V±2V

◆ 絕緣電阻:  ≥10M

◆ 絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC, 1min無飛弧無閃絡。

◆相對濕度:  ≤90%

◆海拔：≤1000m

◆地震烈度≤7度

◆ 環境溫度:  -5℃~45℃

◆ 可聞噪音:  自冷≤40dB

風冷≤55dB（距柜體1米處）

◆ 防護等級： ≥IP30

◆ 屏體尺寸（長*寬*高）：2260*800*600/2360*800*550

四、系統結構組成

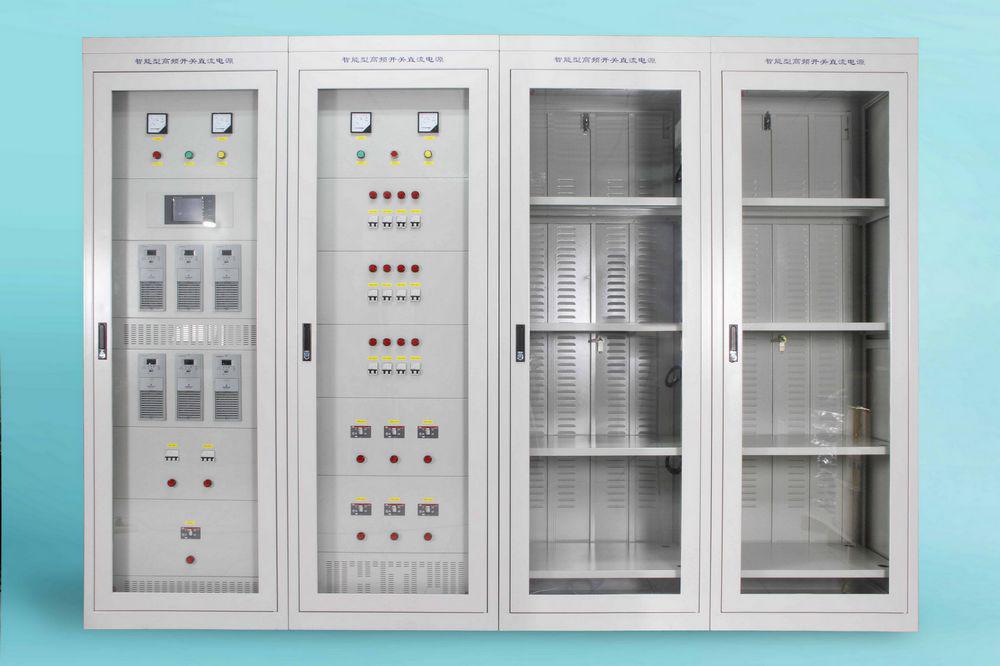

系統組成的屏面示意圖如圖2.1，其基本組成部件及功能如下：

A．監控模塊：

監控模塊進行系統管理，對系統的交流監控單元PMU-A2、直流監控單元PMU-D2、開關量監控單元PMU-K2、絕緣監測單元PMU-J1、18節蓄電池巡檢儀PMU-B1中采集到的信號進行統一管理，實現電池智能化管理、系統、報警，使分布式集中監控的模式成立并實現后臺遠程通訊功能。

監控模塊配置下位機：交流檢測單元PMU-A2，直流檢測單元PMU-D2，開關量信號單元PMU-K2；選配單元：絕緣監測單元PMU-J1，18節蓄電池巡檢儀PMU-B1,108節蓄電池巡檢儀BAT-108。

交流監測單元

測量雙路三相交流輸入電壓、電流、交流接觸器狀態。

通過RS485串行接口將檢測的信息傳送給電源系統監控模塊，作為監控模塊管理電源系統和處理故障告警的依據。

根據測量的交流輸入電壓自動完成雙路交流輸入的自動切換；實現雙路交流互為備用供電。

直流饋電監控單元

測量直流饋電的輸出參數和饋電元件的工作狀態。

監測合母輸出電壓、電流；控母輸出電壓、電流、電池充放電電流和環境溫度等模擬量；通過RS485串行接口將檢測的信息傳送給電源系統監控模塊，作為監控模塊管理電源系統和處理故障告警的依據。

開關量監控單元

電池熔斷器狀態、電池開關狀態、合閘開關狀態、控制開關狀態、絕緣監察繼電器狀態降壓模塊工作狀態等開關量采集到此監控單元中，自行控制，并通過RS485口上報至監控模塊。

絕緣監測單元

實現系統母線和支路絕緣狀況監測，產生告警信號并上報至監控模塊，同時具有告警干接點輸出；單個絕緣監測單元可測量30路支路輸出，絕緣監測單元可進行并機擴展。

B．充電模塊(高頻開關模塊)：完成AC/DC變換，實現系統基本功能。

C．交流配電：將交流電源引入分配至各個模塊，具備兩路交流輸入互投電氣、機械功能。

D．避雷裝置：使用C級防雷器，防交流處引進浪涌及雷擊，確保系統運行的穩定性。

E．直流饋電輸出：將直流輸出電源分配至每一路輸出。

F．母線電壓調節：控制降壓硅鏈投入節數，使直流母線電壓保持在額定范圍。

G．閃光輸出：系統可根據需要選配閃光母線輸出。

H．蓄電池：交流斷電時，由蓄電池對直流負荷供電；合閘大電流輸出時也由蓄電池對其進行供電。
